Как организовать резервное питание системы видеонаблюдения при отключении электроэнергии
Отключение электричества для видеонаблюдения — не просто пауза в записи. Именно в этот момент объект часто остается без контроля, сетевой регистратор завершает работу некорректно, а архив на жестком диске рискует получить повреждения. Рабочее решение строится не вокруг «мощного ИБП», а вокруг точного расчета нагрузки, требуемого времени автономии и правильного подключения всех узлов.
Краткий ответ таков: камеры, регистратор, PoE-коммутатор, маршрутизатор и вспомогательное оборудование необходимо объединить в отдельную резервируемую линию, а емкость аккумуляторов подобрать по реальному потреблению с запасом не менее 20–30%. Для коротких отключений подойдет обычный ИБП, для работы в течение нескольких часов — источник бесперебойного питания с внешними аккумуляторами или инверторная система.
Главная ошибка при проектировании — учитывать только видеорегистратор. Камеры могут получать питание через PoE-коммутатор, отдельные блоки 12 В или уличные гермобоксы. Если хотя бы один из этих элементов останется без напряжения, регистратор продолжит работать, но вместо изображения запишет черный экран либо сообщение о потере сигнала.
Подбирать оборудование удобнее после составления схемы системы и проверки паспортных характеристик каждого устройства. Технические решения, компоненты и примеры конфигураций представлены, в частности, на сайте https://sb-arsenal.ru/. Однако окончательный расчет следует выполнять по фактической мощности конкретного комплекта, а не по усредненным цифрам из каталога.
Что именно нужно подключать к резервному питанию
В минимальную цепь входят видеорегистратор и камеры. На практике этого мало. Для удаленного доступа потребуются маршрутизатор и оптический терминал провайдера, а для IP-системы — PoE-коммутатор. Если интернет-канал резервируется LTE-модемом, его питание также должно поступать от ИБП.
Отдельного внимания требуют исполнительные устройства: электромагнитные замки, контроллеры доступа, охранные датчики, микрофоны, ИК-прожекторы и обогреватели термокожухов. Последние отличаются высоким потреблением и способны сократить расчетную автономность в несколько раз. Поэтому обогрев камер нередко подключают к отдельной линии, не расходующей аккумуляторный запас видеонаблюдения.
| Оборудование | Типичное потребление | Нужно резервировать |
|---|---|---|
| IP-камера без обогрева | 4–12 Вт | Да |
| Камера с ИК-подсветкой | 8–20 Вт | Да, расчет вести по ночному режиму |
| Видеорегистратор с HDD | 20–60 Вт | Да |
| PoE-коммутатор | Собственные 5–20 Вт плюс нагрузка камер | Да |
| Маршрутизатор или ONT | 5–15 Вт | Да, если нужен удаленный доступ |
| Обогреватель термокожуха | 20–60 Вт | По условиям объекта |
Значения в таблице — ориентиры, характерные для серийного оборудования. Точные цифры берут из паспорта либо измеряют ваттметром. Для PoE-системы полезно сверяться не только с общей мощностью коммутатора, но и с его PoE budget — доступным бюджетом питания на всех портах.
Важно: потребление камеры днем и ночью отличается. После включения ИК-подсветки, подогрева стекла или встроенного обогревателя мощность возрастает. Замер, выполненный днем, нельзя без поправки использовать для расчета зимней ночной нагрузки.
Как рассчитать необходимую мощность ИБП
Сначала складывают мощность всех устройств, которые должны продолжать работу. Допустим, установлены восемь IP-камер по 9 Вт, регистратор мощностью 35 Вт, PoE-коммутатор с собственным потреблением 12 Вт и маршрутизатор на 8 Вт. Итоговая активная мощность составит 127 Вт.
ИБП не следует выбирать вплотную к этому значению. Нагрузка меняется при запуске жесткого диска, включении ИК-подсветки и перезагрузке оборудования. Разумный эксплуатационный запас — 25–30%. Для приведенного примера потребуется источник, способный длительно отдавать не менее 165 Вт.
Производители часто указывают мощность ИБП одновременно в ваттах и в вольт-амперах. Эти показатели нельзя считать равными. При выборе ориентируются прежде всего на допустимую активную мощность в ваттах. Модель на 600 В·А, например, в зависимости от схемотехники может допускать нагрузку около 360–480 Вт — точное значение приводится в технической документации.
Расчет автономности по емкости аккумулятора
Для предварительной оценки используется формула: время работы = напряжение батарейного блока емкость аккумулятора КПД преобразователя коэффициент доступной емкости / мощность нагрузки.
Пусть система потребляет 127 Вт, а ИБП работает от аккумулятора 12 В емкостью 40 А·ч. При условном КПД 0,85 и коэффициенте доступной емкости 0,75 расчет выглядит так: 12 40 0,85 0,75 / 127 = 2,4 часа. Это оценка, а не гарантированное значение.
Коэффициент доступной емкости учитывает, что паспортные ампер-часы аккумулятора обычно определяются при длительном разряде в заданном производителем режиме. При более высоком токе фактическая отдаваемая емкость снижается — такое поведение свинцово-кислотных батарей описывается законом Пёйкерта. Кроме того, результат зависит от температуры, возраста батареи и порога отключения ИБП.
Практический подход: после монтажа следует провести контрольный тест с отключением входной сети. Реальное время до сигнала низкого заряда фиксируют под полной ночной нагрузкой. Такой тест точнее любой формулы и сразу обнаруживает слабые аккумуляторы.

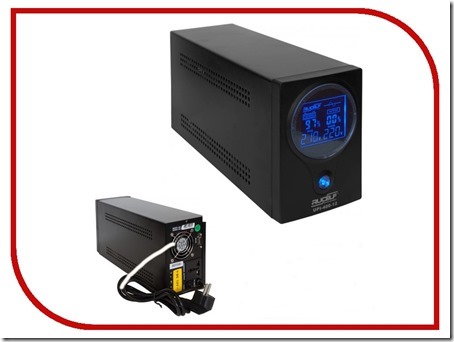

Какой тип резервного питания выбрать

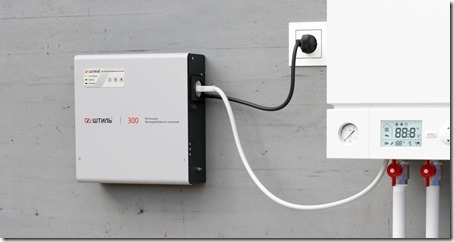

| Решение | Когда подходит | Особенности |
|---|---|---|
| Резервный ИБП offline | Небольшая система, стабильная сеть, автономность до нескольких десятков минут | Недорогой, имеет время переключения, ограниченно корректирует напряжение |
| Линейно-интерактивный ИБП | Квартира, офис, магазин, небольшой склад | Стабилизирует напряжение без перехода на батарею в части рабочего диапазона |
| Online-ИБП | Ответственные объекты и нестабильная сеть | Двойное преобразование, нулевое время переключения, выше цена и собственные потери |
| DC-источник с АКБ | Аналоговые камеры и оборудование на 12, 24 или 48 В | Меньше преобразований, но требуется точное согласование напряжений |
| Инвертор с внешней батареей | Автономность от нескольких часов | Гибкая емкость, необходимо проверить зарядный ток и совместимость АКБ |
Для большинства небольших объектов достаточно линейно-интерактивного ИБП. Online-модель оправдана там, где напряжение регулярно выходит за допустимые пределы, работает генератор с нестабильной частотой либо даже краткая потеря питания недопустима. Для камер 12 В иногда эффективнее резервированный DC-блок: он не преобразует постоянное напряжение аккумулятора сначала в 230 В, а затем обратно в 12 В.
PoE-система: особенности резервирования
В IP-видеонаблюдении удобнее резервировать один PoE-коммутатор, чем устанавливать аккумулятор возле каждой камеры. Но у такого решения есть условие: все линии должны сходиться в резервируемый узел. Если часть камер подключена через удаленный промежуточный коммутатор, питание потребуется и ему.
Следует проверить PoE-класс камер и стандарты портов: IEEE 802.3af, 802.3at либо 802.3bt. Коммутатор обязан обеспечивать требуемую мощность как на отдельном порту, так и суммарно. Например, восемь портов физически присутствуют, но бюджет 65 Вт не позволит одновременно питать восемь камер, каждая из которых фактически потребляет по 10 Вт.
При длинных трассах часть энергии теряется в кабеле. Качественный медный кабель категории 5e или выше предпочтительнее омедненного алюминия CCA: у последнего выше сопротивление, сильнее падение напряжения и нагрев проводников. Особенно заметна разница на линиях, приближающихся к предельной длине сегмента Ethernet.
Монтаж, защита и обслуживание
ИБП и батареи размещают в сухом проветриваемом помещении, не рядом с отопительными приборами и не в закрытом герметичном шкафу без отвода тепла. Высокая температура ускоряет старение свинцово-кислотных аккумуляторов. Конкретный допустимый диапазон и расчетный срок службы необходимо смотреть в паспорте батареи: эти параметры различаются у серий общего назначения и специализированных моделей.
Линию желательно выделить в электрощите и защитить автоматическим выключателем. Для уличных камер требуется защита не только по сети 230 В, но и по сигнальным линиям. Грозозащиту устанавливают с обеих сторон протяженной наружной трассы, а ее эффективность зависит от корректного заземления. Устройство, подключенное к декоративному «проводу земли» без рабочего контура, проблему не решит.
Если резерв строится на нескольких аккумуляторах, в одну цепь ставят батареи одинакового типа, емкости, производителя и близкой даты выпуска. Смешивать старый и новый аккумулятор не стоит: характеристики сборки определит более слабый элемент. При последовательном соединении важен контроль напряжения каждой батареи, при параллельном — одинаковая длина и сечение соединительных проводов.
Критически важно: внешний аккумулятор нельзя подключать к любому офисному ИБП только потому, что совпадает напряжение. Штатное зарядное устройство может быть рассчитано на батарею 7–9 А·ч и заряжать крупную емкость слишком долго или перегреваться. Возможность работы с внешним батарейным блоком должна быть прямо указана производителем.
Памятка перед вводом системы в эксплуатацию
- Измерить реальное потребление оборудования днем и при включенной ночной подсветке.
- Проверить активную мощность ИБП в ваттах и оставить запас не менее 20–30%.
- Включить в резервную линию коммутатор, маршрутизатор, ONT и другие необходимые узлы связи.
- Сверить суммарное потребление камер с PoE-бюджетом коммутатора.
- Проверить соответствие зарядного устройства типу и емкости аккумуляторов.
- Настроить корректное завершение работы регистратора, если ИБП поддерживает USB, SNMP или релейный сигнал.
- Провести испытание отключением сети и зафиксировать фактическую автономность.
- Повторять тест батарей не реже двух раз в год и после длительных аварийных разрядов.
Что делать при длительных отключениях

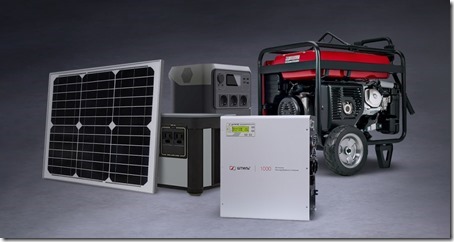

Если электричество исчезает на шесть, восемь или двенадцать часов, наращивать батарейный блок бесконечно невыгодно. В таких условиях применяют комбинированную схему: ИБП мгновенно принимает нагрузку, затем запускается генератор. Источник бесперебойного питания перекрывает паузу запуска и защищает оборудование от провала напряжения при переключении.
Другой вариант — сократить резервируемую нагрузку. Например, при аварии система отключает второстепенные мониторы, обогреватели и часть обзорных камер, сохраняя регистратор, сетевое оборудование и камеры на ключевых направлениях. Такой сценарий требует управляемого PoE-коммутатора, контроллера автоматики либо нескольких раздельных линий.
При использовании генератора необходимо проверить совместимость с ИБП. Некоторые линейно-интерактивные модели воспринимают нестабильную частоту или искаженную форму напряжения как аварию и продолжают работать от батареи. Для подобных объектов подходят генераторы с качественной стабилизацией либо online-ИБП с допустимым входным диапазоном, соответствующим параметрам установки.
Итог
Надежное резервное питание видеонаблюдения начинается с инвентаризации нагрузки, а не с покупки первого подходящего ИБП. Нужно учесть камеры в ночном режиме, регистратор, PoE-коммутатор, сетевое оборудование и потери преобразования. Затем определить требуемое время автономии, подобрать мощность с запасом и подтвердить расчет реальным испытанием.
Для коротких отключений обычно достаточно линейно-интерактивного ИБП. При автономности в несколько часов потребуется модель с внешними аккумуляторами, DC-система или инвертор. На объектах с продолжительными авариями разумнее сочетать батарейный резерв с генератором. Если конфигурация получилась спорной — например, используются уличные обогреваемые камеры или несколько удаленных PoE-узлов, — лучше заранее задать специалисту вопрос и сверить расчет. Опыт эксплуатации конкретной схемы также стоит зафиксировать: фактические показатели автономности полезнее паспортных ожиданий.
